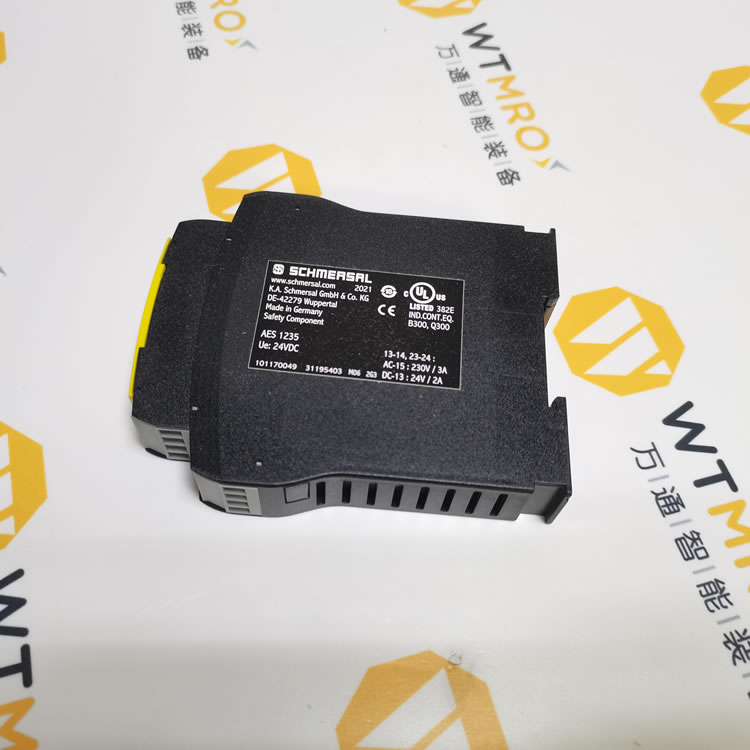

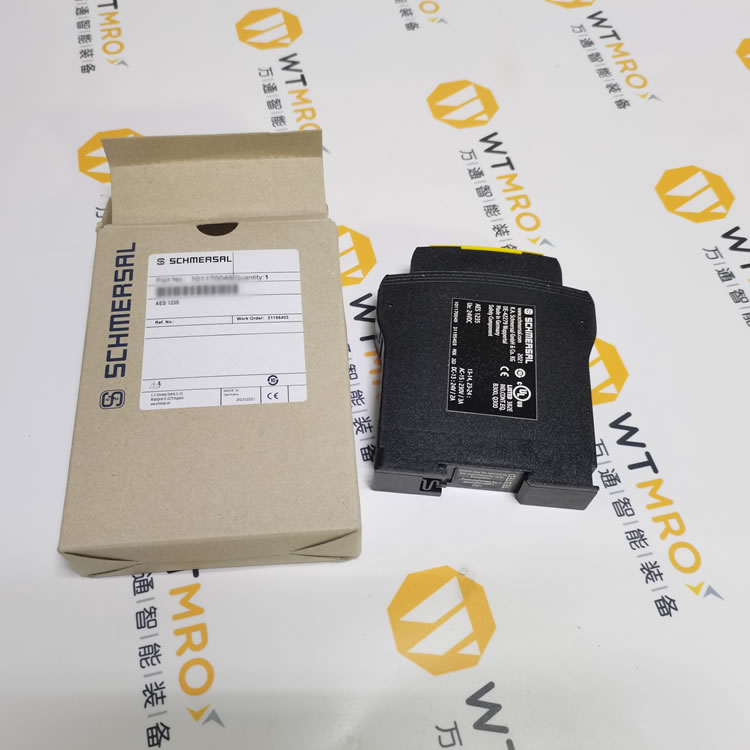

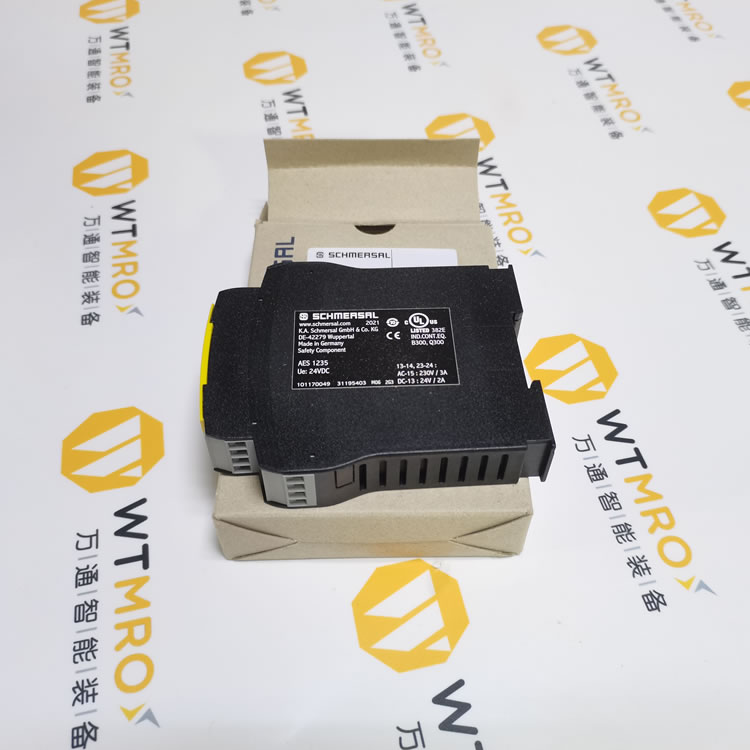

德國Schmersal施邁賽安全繼電器模塊AES1235

• BNS系列磁安全傳感器的監控

• 2 安全觸點, STOP 0

• 2 信號輸出

安全繼電器 AES1235應用:AES 和 SRB 系列監控模塊用于開關信號的安全監控。這些信號可以是來自滑動門、鉸鏈門和活動門上的機械位置開關、安全開關、安全電磁鎖或安全磁開關。根據外部電路的設計安排，保護系統可以達到EN ISO 13849-1安全控制等級4。更多應用和電路實例可見施邁賽應用和接線手冊。

安全繼電器 AES1235設計和工作原理：SRB 系列防護門監控器采用傳統繼電器技術。模塊內部采用冗余電路設計，配備最多5路肯定斷開式觸點，繼電器觸點串聯形成安全輸出通道。AES 系列也是采用內部冗余設計電路，而控制等級1的單元采用了傳統繼電器技術。所有滿足EN ISO 13849-1控制等級3的防護門監控器配備了雙處理器和不同的編程。安全輸出通道是肯定斷開式繼電器串聯組成。這些監控器集成有系統診斷功能（ISD）。多功能組合LEDs提供用戶防護門的開關和控制輸出狀態信息。另外，實際應用中出現的錯誤信息也可以通過ISD診斷出來，這節省了客戶時間和維修費用。
